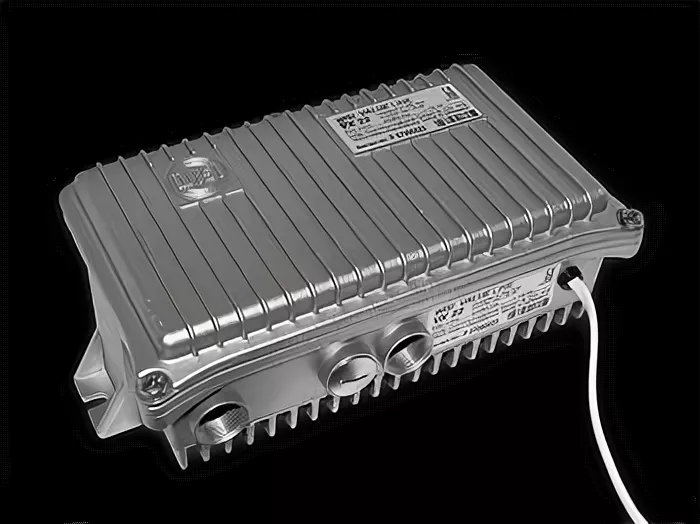

Усилитель антенный VX22 Wisi
-
Усилитель антенный VX22 Wisi
Большинству кабельных операторов хорошо знакомы домовые усилители производства фирмы WISI VX22/VX23. По сочетанию технических параметров и надежности они стали фактическим стандартом домовых усилителей в области строительства сетей кабельного телевидения.
Особенности
Кроме традиционных регулируемых аттенюаторов и эквалайзеров, устанавливаемых на входе, усилители WISI имеют также и межкаскадные фиксированные аттенюаторы и эквалайзеры. Их наличие позволяет упростить настройку и улучшить характеристики сети. С чем это связано?
Общеизвестно, что увеличение, при настройке, затухания аттенюатора, установленного на входе усилителя ухудшает отношение сигнал/шум на выходе усилителя на величину вносимого затухания. Уменьшить деградацию отношения сигнал/шум помогает перенос части требуемой аттенюации на межкаскадный аттенюатор. Поэтому рекомендуется всегда начинать настройку усилителя с установленным в максимум межкаскадным аттенюатором и переводить его в положение 0 дБ только в тех случаях, когда регулировкой входного аттенюатора не удается настроить усилитель на проектные значения.
Другой аспект. Как правило, если домовой усилитель в кабельной сети работает на коаксиальную многоквартирную домовую разводку, то проектировщики задают выходные уровни таким образом, чтобы выходной уровень такого усилителя был неравномерным. На верхней рабочей частоте он обычно на 6 … 12 дБ больше чем на нижней рабочей частоте. Это связано с тем, что распространяясь по коаксиальной домовой разводке, высокочастотные телевизионные сигналы ослабляются больше, чем низкочастотные. И, в этом случае, такая настройка усилителя позволяет получить на абонентской розетке максимально ровные уровни телевизионных сигналов. Это отвечает требованиям ГОСТа на кабельные телевизионные сети и позволяет обеспечить наивысшее качество телевизионной картинки у абонента.
Однако настройка такого усилителя вызывает проблемы у техников. Это связано с тем, что в сети часто не оказывается ТВ сигналов на тех частотах, уровень на которых указан в проекте. При этом расчет настроечных уровней сигналов на частотах отличающихся от проектных достаточно сложен для выполнения его в процессе работы по настройке усилителя.
Облегчить работу настройщика, в этом случае, могут введенные в усилители WISI
межкаскадные эквалайзеры 0/6 дБ.
С использованием этих эквалайзеров процесс настройки усилителя значительно упрощается. Необходимо просто выполнить следующие операции:
1. Настройщик должен установить межкаскадный эквалайзер в 0 дБ.
2. Далее необходимо настроить усилитель стандартным образом, чтобы уровни всех телевизионных сигналов были равны и соответствовали значению проектного уровня на верхней частоте.
3. После этого необходимо переключить эквалайзер на проектное значение эквалайзирования в 6 дБ.
4. Настройка закончена.
Характеристики
- Частотный диапазон47/85-862 МГц
- Коэффициент усиления35 дБ
- Максимальный выходной уровень по CENELEC42 (CTB, CSO >60 дБ), плоский выход107 дБμВ
- Максимальный выходной уровень по CENELEC42 (CTB, CSO >60 дБ), наклон 6 дБ110 дБμВ
- Регулировка выходного уровня0…-18 дБ
- Регулировка наклона АЧХ0…-18 дБ
- Коэффициент шума≤6 дБ
- Тип разъемовF
- Напряжение питания207-253 В
- Потребляемая мощность12 Вт
- Размеры244 х 134 х 84 мм
-
Характеристики:
- Частотный диапазон47/85-862 МГц
- Коэффициент усиления35 дБ
- Максимальный выходной уровень по CENELEC42 (CTB, CSO >60 дБ), плоский выход107 дБμВ
- Максимальный выходной уровень по CENELEC42 (CTB, CSO >60 дБ), наклон 6 дБ110 дБμВ
- Регулировка выходного уровня0…-18 дБ
- Регулировка наклона АЧХ0…-18 дБ
- Коэффициент шума≤6 дБ
- Тип разъемовF
- Напряжение питания207-253 В
- Потребляемая мощность12 Вт
- Размеры244 х 134 х 84 мм
-
-
-
